Prescale - film sensibile
alla pressione
Generalità:
In risposta ad un numero sempre maggiore di applicazioni
(vedasi apposita sezione), Fuji ha introdotto
l'innovativo film Prescale, grazie al quale è possibile ottenere
in contemporanea sia la visualizzazione (pressure imaging) che la
misura della pressione applicata al film. L'area del film sulla quale
sia stata applicata pressione, verrà infatti a colorarsi secondo
diverse gradazioni di rosso, in funzione dell'entità di pressione
applicata localmente. La lettura delle gradazioni di rosso, può
essere attuata sia manualmente a mezzo di una tabella colorimetrica (fornita in dotazione),oppure mediante specifica strumentazione ottica di misura
(contattare Spare per ulteriori delucidazioni). L'impiego del film
non richiede particolari training del personale operatore, in quanto
estremamente semplice intuitivo e veloce.
Caratteristiche principali:
- disponibilità di sei differenti
campi di misura
- tabella colorimetrica fornita in dotazione
ad ogni film
- buona accuratezza (tipicamente ±
10%)
Cenni costruttivi:
Prescale é disponibile secondo
due versioni, a singola e una a doppia pellicola.

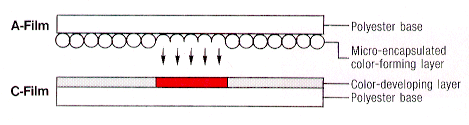

Il tipo a doppia pellicola è composto
da un primo film (A) su cui viene deposto uno strato estremamente omogeneo
di microcapsule (tecnologia
PSC - Particle Size Control),
contenenti una sostanza colorante, e da un secondo film (denominato C),
sul quale è stato distribuito l'agente fissativo della sostanza
colorante.
two-sheet
type
Nel caso di singolo film, gli strati (layers)
di microcapsule e di agente fissativo sono stati deposti sulla medesima
pellicola.
single-sheet
type
Quando il Prescale venga sottoposto ad una
sollecitazione superficiale, le microcapsule coloranti si romperanno (in
quantità proporzionale alla superficie interessata dalla sollecitazione
e dalla sua entità), provocandone l'immediata colorazione del film,
che verrà fissato dall'agente chimico presente sul film.
Il punto di rottura delle microcapsule viene
opportunamente ottimizzato dal costruttore, permettendo la definizione
di differenti tipologie di film (campi di misura), onde poter virtualmente
coprire qualsiasi gamma di pressioni in generazione.
Modo di impiego:

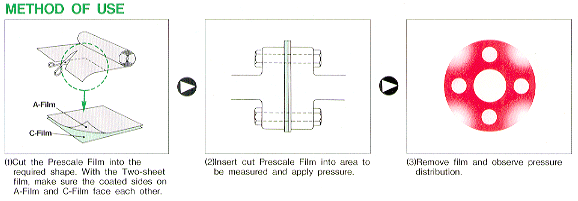

Una volta prescelto il tipo di film più
idoneo al campo di pressioni che si intende misurare, sarà sufficiente
procedere ritagliando a misura il film, secondo dimensioni e forma richieste
dall'applicazione (riferirsi alla figura sottostante).
Una volta che il film sia stato "impressionato" dalla pressione in misura,
sarà possibile procedere con la lettura dei valori di pressione
registrati dal film sia in modo visivo (tramite una tabella colorimetrica
fornita in dotazione con ogni confezione di film), che mediante opportuna
strumentazione (riferirsi a Spare per ulteriori informazioni).
Grazie a tale metodologia é oggi realmente
possibile compiere affidabili rilievi altrimenti impossibili con le altre
tecniche di misura convenzionali.
Specifiche tecniche:
MODELLO |
DESCRIZIONE |
CAMPO DI MISURA |
DIMENSIONI |
TIPO |
LLLW |
ultra super
low pressure |
da 0,2 a 0,6 MPa
(da 2 a 6 kg/cm²) |
270 mm (w) x 5 m (l) |
two
sheet |
LLW |
super low
pressure |
da 0,5 a 2,5 MPa
(da 5 a 25 kg/cm²) |
270 mm (w) x 6 m (l) |
two
sheet |
LW |
low
pressure |
da 2,5 a 10 MPa
(da 25 a 100 kg/cm²) |
270 mm (w) x 12 m (l) |
two
sheet |
MW |
medium
pressure |
da 10 a 50 MPa
(da 100 a 500 kg/cm²) |
270 mm (w) x 12 m (l) |
two
sheet |
MS |
medium
pressure |
da 10 a 50 MPa
(da 100 a 500 kg/cm²) |
270 mm (w) x 12 m (l) |
single
sheet |
HS |
high
pressure |
da 50 a 130 MPa
(da 500 a 1300 kg/cm²) |
270 mm (w) x 12 m (l) |
single
sheet |
HHS |
super high
pressure |
da 130 a 300 MPa
(da 1300 a 3000 kg/cm²) |
270 mm (w) x 12 m (l) |
single
sheet |
- W denota film a doppia
pellicola; S a singola,
- 1 MPa = 10 kgf/cm²
- campi di misura :
LLLW, LLW, LW, MW, MS, HS e HHS (vedi sopra)
- accuratezza(*)(**): tipicamente ±
10%
- campo di temperatura raccomandato: da
+ 20 °C a + 35 °C
- campo di umidità raccomandato:
da + 35 %RH a + 80 %RH
(*) dato rilevato con densitometro
a 23°C e con umidità ambientale pari al 65%RH,
(**) accuratezze migliori (es.
±4/5%)
sono raggiungibili con opportuni sistemi di analisi.
Documentazione di supporto in formato PDF
(richiede
Acrobat
Reader)
Prescale
LLLW instruction sheet for LLLW film type (inglese);
Prescale LLLW reference charts for LLLW film type (inglese);
Prescale LLW instruction sheet for LLW film type (inglese);
Prescale LLW reference charts for LLW film type (inglese);
Prescale LW instruction sheet for LW film type (inglese);
Prescale LW reference charts for LW film type (inglese);
Prescale MW instruction sheet for MW film type (inglese);
Prescale MW reference charts for MW film type (inglese);
Prescale MS instruction sheet for MS film type (inglese);
Prescale MS reference charts for MS film type (inglese);
Prescale HS instruction sheet for HS film type (inglese);
Prescale HS reference charts for HS film type(inglese);
Prescale HHS instruction sheet for HHS film type (inglese);
Prescale HHS reference charts for HHS film type(inglese);
Prescale addendum (minor informations like nuance of colors,
etc.).
Applicazioni tipiche:
Prescale è stato già impiegato
con successo in uno numero sterminato di situazioni applicative, alcune
delle quali possono essere così riassunte:
monitoraggio pressioni di serraggio; rilievo
pressioni di contatto; rilievo pressione di contatto tra rulli; rilievo
tensionamento avvolgimento materiali;
rilievo forza di compressione; rilievo forza
di contatto con il terreno; rilievo forza di impatto; diagnosi pressioni
fluide; biomeccanica.
In ogni caso, per maggiori dettagli Vi preghiamo
di riferirVi all'apposita sezione.
|
