Siete qui: catalogo ·forza e peso·stativo EST-FG2xDescrizione: stativo motorizzato serie EST-FG2x, per misure con dinamometri digitali in trazione e compressione (carico massimo 65 kgf).

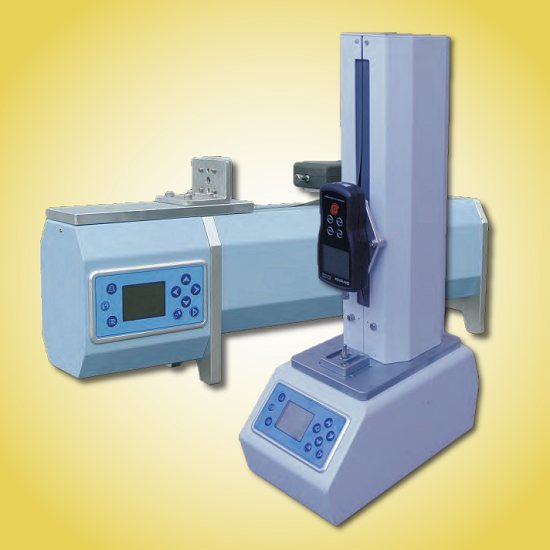

Stativo motorizzato serie EST-FG2x, per impiego con dinamometri digitali in trazione e compressione (carico massimo 65 kgf).
Stativo Motorizzato Serie EST-FG2x: generalità
Il stativo motorizzato serie palmare serie EST-FG2 consente semplici e veloci misure di forza sia per trazione che per compressione,
proponendosi quale economico strumento di misura particolarmente adatto per la ricerca, lo sviluppo e per i controlli qualitativi.
Il stativo é autonomo da fonti di alimentazione (dispone di batteria NiMh interna, ricaricabile), é dotato di un contenitore
estremamente compatto e robusto realizzato in metallo, offre una chiara indicazione del valore misurato su un ampio display LCD
(completato da una rappresentazione grafica con barra analogica),
che all'occorrenza può essere "rovesciato" (con attivazione selezionabile manualmente dall'utente), in modo da facilitarne la lettura
anche quando il stativo venga capovolto (es. quando appeso per prove di trazione).
Inoltre, grazie alla retroilluminazione, attiva sia sul display che sulla tastiera, il stativo EST-FG2 si presta agevolmente anche per
l'impiego in situazioni caratterizzate da scarsa illuminazione.
L'accuratezza offerta dal stativo è pari a ±0,3% FS, mentre eventuali derive di zero, vengono automaticamente azzerate: il valore
misurato può essere rappresentato secondo differenti unità ingegneristiche di misura (N, kgf, lbf, ozf: gf solo per EFG-10E ed EFG-50E),
selezionabili dall'utente agendo sulla tastiera.
Il stativo EST-FG2 dispone di numerose funzionalità, ed è in grado di operare secondo tre differenti modalità operative, disponibili in
funzione del tipo di verifica che deve essere attuata:
il stativo dispone inoltre di due uscite (livello TTL), per il monitoraggio di HI e LOW, rispetto ad un valore di controllo, una uscita
RS232, disponibile per la stampa delle misure operate (su richiesta è disponibile una mini stampante opzionale), ed infine una porta USB,
sfruttabile sia per la ricarica dello strumento, che per lo scarico delle misure su PC, attuabile avvalendosi del software EDMS, reso
disponibile dal costruttore, a completo titolo gratuito.
L'ampio display disponibile sul stativo EST-FG2, offre numerose informazioni, sia in relazione allo stato dello strumento (es.
data di sistema, azione di compressione o trazione attiva, supero di soglie di controllo interne, stato della batteria, numero di serie,
versione del firmware interno, etc.), che circa la modalità di misura corrente (es. modalità track, peak ed autopeak,
unità di misura, etc.): anche il salvataggio delle misure viene confermato da opportuna icona sul display.
Stativo Motorizzato Serie EST-FG2x: caratteristiche principali
utilizzabile con software EDMS;
robusto contenitore realizzato in metallo;
display e tastiera frontale retroilluminabili;
buona accuratezza di misura ±0,3% FS;
soglie di controllo (HI e LOW), su uscite TTL;
protetto contro sovraccarichi fino al 120% FS;
numerose funzionalità programmabili disponibili;
disponibilità di RS232 (printer) ed uscita digitale USB;
visualizzazioni "track" (continua) o "peak" (valori massimi);
presenza di beeper interno, per allarmi e funzionalità stativo;
compatto, portatile, autonomo da sorgenti di alimentazione;
visualizzazione "reversibile" del display del stativo (selezionabile manualmente);
diverse unità di misura selezionabili: N, kgf, lbf, ozf, (gf solo per EFG-10E ed EFG-50E).
Stativo Motorizzato Serie EST-FG2x: cenni costruttivi
Il stativo EST-FG2 è ospitato all'interno di un robusto contenitore protettivo realizzato in metallo, la cui costruzione è in grado di offrire
un'adeguata rigidità strutturale dello strumento, anche nel caso questi venga impiegato, ad esempio, con stativi di tipo manuale o automatizzati.
Internamente al stativo, sono previste delle protezioni meccaniche regolabili (attive anche quando lo strumento è spento, opportunamente registrate
in fabbrica sullo stelo di misura), capaci di impedire sovraccarici accidentali dello strumento (vedasi foto a lato, ingrandibile cliccandoci sopra).
Lo stelo di misura del stativo, agisce internamente su una cella di carico sagomata ad "S" (opportunamente vincolata alla struttura portante dello
strumento, in modo da miminizzare ogni isteresi meccanica di misura), riportando direttamente alla stessa, la sollecitazione meccanica applicata al
puntale dello stelo.
Stativo Motorizzato Serie EST-FG2x: modelli, campi di misura, risoluzione ed unità di misura
Stativo Motorizzato Serie EST-FG2x: caratteristiche tecniche
Il stativo EST-FG2; viene fornito in un robusto contenitore plastico (utile sia per il trasporto sicuro,
che per la conservazione dello strumento), al cui interno sono ospitate le seguenti parti, facenti parte della dotazione di prima fornitura:
stativo motorizzato serie EST-FG2;
set di n: 5 puntali (piatto, cono, gancio, scalpello ed indentato) + barra di estensione;
adattatore caricabatteria 220 Vca - 50 Hz;
cavo USB, utilizzabile anche per la ricarica, con adattatore caricabatterie;
slip di calibrazione di fabbrica;
manuale operatore (in lingua inglese).

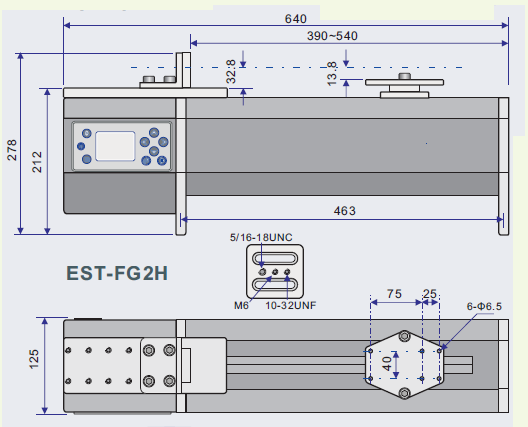

Stativo Motorizzato Serie EST-FG2H (orizzontale): disegno quotato
Le dimensioni indicate si intendono in mm.

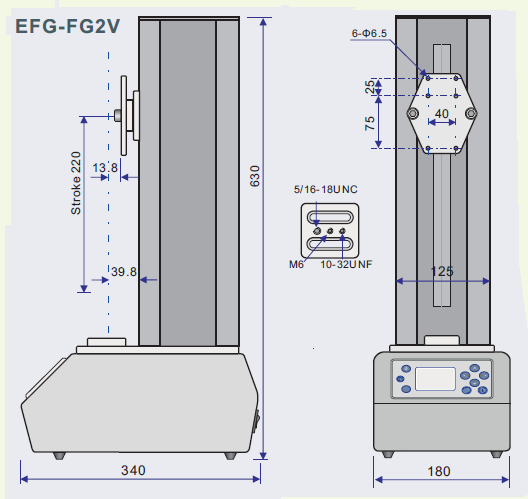

Stativo Motorizzato Serie EST-FG2V (verticale): disegno quotato
Le dimensioni indicate si intendono in mm.
Stativo Motorizzato Serie EST-FG2x: gamma dinamometri disponibili e dispositivi opzionali
Oltre al stativo EST-FG2, sono disponibili dinamometri in grado di offrire migliori accuratezze di misura (vedasi ad
esempio il stativo serie EFG, oppure, qualora si rendano necessari campi di misura superiori,
sono disponibili versioni di stativo caratterizzate da cella di carico esterna (vedasi ad esempio il stativo serie EFGS:
disponiamo anche di altre serie di prodotto, pertanto vi invitiamo a contattarci qualora non riusciate a reperire
quanto a Voi necessario.
Inoltre, ove richiesto, si segnala che il stativo motorizzato serie EST-FG2 può essere opzionalmente completato da sistemi stativi
disponibili sia con attuazione di tipo manuale (stativo EST-FG1M, che a sua volta opzionalmente, può essere dotato anche
di struttura per prova in tensionamento, e di riga elettronica),che di tipo motorizzato elettrico (EST-FG2V, stativo
verticale e EST-FG2H, di tipo orizzontale): ovviamente, i dispositivi motorizzati offrono una più estesa gamma di funzionalità
di prova, disponendo inoltre di porte di comunicazione digitale RS232 (in ingresso, per rilievo combinato con stativo
digitale EST-FG2), ed USB (per interfacciamento con PC). Le ulteriori caratteristiche di questi stativi possono essere
visionate accedendo direttamente ai seguenti hyperlinks:
- stativo manuale tipo EST-FG1M;
- stativi motorizzati tipo EST-FG2V e EST-FG2H.
Stativo Motorizzato Serie EST-FG2x: alcune tipiche applicazioni
Settori farmaceutico ed alimentare: monitoraggio della forza di strappo richiesta per l'apertura di contenitori con apertura
preforata, misura della forza di tenuta relativamente a piccoli imballi sigillati, forza richiesta per la rottura di flanconcini
preincisi, forza necessaria per l'apertura di coperchi a strappo (es. lattine e scatolame alimentare in genere), etc. Microelettronica: monitoraggio della forza applicata durante la saldatura di microchips, verifica della forza di
inserzione e di rimozione per connettori da circuito stampato, forza di inserzione e rimozione microprocessori, etc. Meccanica industriale e di precisione: misura della forza di chiusura di otturatori, rilievo della forza necessaria per
l'attivazione di tastiere di interfaccia uomo macchina, verifica della forza richiesta per l'attuatione di interruttori e pulsanti, etc. Altre: accertamento caratteristiche meccaniche (massima estensione e punto di rottura) per fibre ottiche e conduttori, misura della
forza elastica di materiali gommosi, rilievo della forza necessaria per l'apertura e la chiiusura di sportelli di elettrodomestici (es.
frigoriferi, forni a microonde, etc.), verifica della forza adesiva di collanti e nastri adesivi, etc..
Siete qui: catalogo · forza e peso· stativo EST-FG2x Descrizione: stativo motorizzato serie EST-FG2x, per misure con dinamometri digitali in trazione e compressione (carico massimo 65 kgf).
Stativo Motorizzato Serie serie EST-FG2x
Stativo motorizzato serie EST-FG2x, per impiego con dinamometri digitali in trazione e compressione (carico massimo 65 kgf).
Stativo Motorizzato Serie EST-FG2x: generalità
Il stativo motorizzato serie palmare serie EST-FG2 consente semplici e veloci misure di forza sia per trazione che per compressione,
proponendosi quale economico strumento di misura particolarmente adatto per la ricerca, lo sviluppo e per i controlli qualitativi.
Il stativo é autonomo da fonti di alimentazione (dispone di batteria NiMh interna, ricaricabile), é dotato di un contenitore
estremamente compatto e robusto realizzato in metallo, offre una chiara indicazione del valore misurato su un ampio display LCD
(completato da una rappresentazione grafica con barra analogica),
che all'occorrenza può essere "rovesciato" (con attivazione selezionabile manualmente dall'utente), in modo da facilitarne la lettura
anche quando il stativo venga capovolto (es. quando appeso per prove di trazione).
Inoltre, grazie alla retroilluminazione, attiva sia sul display che sulla tastiera, il stativo EST-FG2 si presta agevolmente anche per
l'impiego in situazioni caratterizzate da scarsa illuminazione.
il stativo dispone inoltre di due uscite (livello TTL), per il monitoraggio di HI e LOW, rispetto ad un valore di controllo, una uscita
RS232, disponibile per la stampa delle misure operate (su richiesta è disponibile una mini stampante opzionale), ed infine una porta USB,
sfruttabile sia per la ricarica dello strumento, che per lo scarico delle misure su PC, attuabile avvalendosi del software EDMS, reso
disponibile dal costruttore, a completo titolo gratuito.
L'ampio display disponibile sul stativo EST-FG2, offre numerose informazioni, sia in relazione allo stato dello strumento (es.
data di sistema, azione di compressione o trazione attiva, supero di soglie di controllo interne, stato della batteria, numero di serie,
versione del firmware interno, etc.), che circa la modalità di misura corrente (es. modalità track, peak ed autopeak,
unità di misura, etc.): anche il salvataggio delle misure viene confermato da opportuna icona sul display.
L'accuratezza offerta dal stativo è pari a ±0,3% FS, mentre eventuali derive di zero, vengono automaticamente azzerate: il valore misurato può essere rappresentato secondo differenti unità ingegneristiche di misura (N, kgf, lbf, ozf: gf solo per EFG-10E ed EFG-50E), selezionabili dall'utente agendo sulla tastiera. Il stativo EST-FG2 dispone di numerose funzionalità, ed è in grado di operare secondo tre differenti modalità operative, disponibili in funzione del tipo di verifica che deve essere attuata:
Stativo Motorizzato Serie EST-FG2x: caratteristiche principali
Stativo Motorizzato Serie EST-FG2x: cenni costruttivi
Il stativo EST-FG2 è ospitato all'interno di un robusto contenitore protettivo realizzato in metallo, la cui costruzione è in grado di offrire un'adeguata rigidità strutturale dello strumento, anche nel caso questi venga impiegato, ad esempio, con stativi di tipo manuale o automatizzati.
Internamente al stativo, sono previste delle protezioni meccaniche regolabili (attive anche quando lo strumento è spento, opportunamente registrate
in fabbrica sullo stelo di misura), capaci di impedire sovraccarici accidentali dello strumento (vedasi foto a lato, ingrandibile cliccandoci sopra).
Lo stelo di misura del stativo, agisce internamente su una cella di carico sagomata ad "S" (opportunamente vincolata alla struttura portante dello
strumento, in modo da miminizzare ogni isteresi meccanica di misura), riportando direttamente alla stessa, la sollecitazione meccanica applicata al
puntale dello stelo.
Stativo Motorizzato Serie EST-FG2x: modelli, campi di misura, risoluzione ed unità di misura
Stativo Motorizzato Serie EST-FG2x: caratteristiche tecniche
Stativo Motorizzato Serie EST-FG2x: documentazione di riferimento
Stativo Motorizzato Serie EST-FG2x: dotazione
Stativo Motorizzato Serie EST-FG2H (orizzontale): disegno quotato
Le dimensioni indicate si intendono in mm.
Stativo Motorizzato Serie EST-FG2V (verticale): disegno quotato
Le dimensioni indicate si intendono in mm.
Stativo Motorizzato Serie EST-FG2x: gamma dinamometri disponibili e dispositivi opzionali
Oltre al stativo EST-FG2, sono disponibili dinamometri in grado di offrire migliori accuratezze di misura (vedasi ad esempio il stativo serie EFG, oppure, qualora si rendano necessari campi di misura superiori,
sono disponibili versioni di stativo caratterizzate da cella di carico esterna (vedasi ad esempio il stativo serie EFGS:
disponiamo anche di altre serie di prodotto, pertanto vi invitiamo a contattarci qualora non riusciate a reperire
quanto a Voi necessario.
Inoltre, ove richiesto, si segnala che il stativo motorizzato serie EST-FG2 può essere opzionalmente completato da sistemi stativi
disponibili sia con attuazione di tipo manuale (stativo EST-FG1M, che a sua volta opzionalmente, può essere dotato anche
di struttura per prova in tensionamento, e di riga elettronica),che di tipo motorizzato elettrico (EST-FG2V, stativo
verticale e EST-FG2H, di tipo orizzontale): ovviamente, i dispositivi motorizzati offrono una più estesa gamma di funzionalità
di prova, disponendo inoltre di porte di comunicazione digitale RS232 (in ingresso, per rilievo combinato con stativo
digitale EST-FG2), ed USB (per interfacciamento con PC). Le ulteriori caratteristiche di questi stativi possono essere
visionate accedendo direttamente ai seguenti hyperlinks:
- stativo manuale tipo EST-FG1M;
- stativi motorizzati tipo EST-FG2V e EST-FG2H.
Stativo Motorizzato Serie EST-FG2x: alcune tipiche applicazioni
Settori farmaceutico ed alimentare: monitoraggio della forza di strappo richiesta per l'apertura di contenitori con apertura preforata, misura della forza di tenuta relativamente a piccoli imballi sigillati, forza richiesta per la rottura di flanconcini preincisi, forza necessaria per l'apertura di coperchi a strappo (es. lattine e scatolame alimentare in genere), etc.
Microelettronica: monitoraggio della forza applicata durante la saldatura di microchips, verifica della forza di inserzione e di rimozione per connettori da circuito stampato, forza di inserzione e rimozione microprocessori, etc.
Meccanica industriale e di precisione: misura della forza di chiusura di otturatori, rilievo della forza necessaria per l'attivazione di tastiere di interfaccia uomo macchina, verifica della forza richiesta per l'attuatione di interruttori e pulsanti, etc.
Altre: accertamento caratteristiche meccaniche (massima estensione e punto di rottura) per fibre ottiche e conduttori, misura della forza elastica di materiali gommosi, rilievo della forza necessaria per l'apertura e la chiiusura di sportelli di elettrodomestici (es. frigoriferi, forni a microonde, etc.), verifica della forza adesiva di collanti e nastri adesivi, etc..
