Siete qui: catalogo ·coppia·torsiometro s_FY01Descrizione: torsiometro rotativo di tipo "shaft" serie s_FY01, idoneo per misure di coppie dinamiche (campi di misura da ±10 a ±500 Nm).
Torsiometri rotativi di tipo "shaft" per la misura di coppie dinamiche (campi di misura da ±10 Nm a ±500 Nm)
Torsiometro Serie s_FY01: generalità
I torsiometri rotativi della serie s_FY01 sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo di coppie di rotazione (orarie
ed antiorarie), con velocità di rotazione massima fino a 2'500 rpm, (contattateci nel caso siano necessarie velocità di rotazione superiori).
Tipicamente questi torsiometri si prestano quindi per il monitoraggio di coppie sviluppate da organi rotanti, quali ad esempio motori, attuatori rotativi, etc., oppure per
l'approntamento di sistemi di studio (es. banchi prova), di tipo dinamico.
La costruzione leggera robusta e compatta, la possibilità di sostituire il gruppo spazzole striscianti (realizzate con impasto grafite-metallo), attivo su
collettori rotanti con superficie argentata, rendono di fatto il torsiometro s_FY01 un trasduttore affidabile e praatico.
Il torsiometro dinamico serie s_FY01 è disponibile secondo un’ampia gamma di campi di misura (tutti basati su una configurazione di strain gauges da 350 ohms
disposti a ponte di Weathstone intero), compresa tra 10 e 500 Nm, con diverse dimensioni di albero e conseguenti connessioni meccaniche di interfacciamento.
Ogni torsiometro è fornito di certificato di calibrazione di fabbrica, tracciabile agli standard nazionali metrologici cinesi.
Torsiometro Serie s_FY01: caratteristiche principali
trasduttori di coppia termocompensati;
impedenza del ponte: 350 ohms, nominale;
buona accuratezza di misura, limitata isteresi;
ampia gamma di campi di misura disponibili (da ±10 Nm a ±500 Nm);
velocità di rotazione fino a 2500 rpm (contattateci per velocità superiori);
collettori rotanti con superficie argentata, spazzole in impasto grafite-metallo;
torsiometro fornito completo di certificato di calibrazione riferibile agli standard cinesi.
Torsiometro Serie s_FY01: cenni costruttivi
La struttura metallica sensibile del torsiometro s_FY01, viene ottenuta per lavorazione meccanica da barra metallica.
Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa
viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno meccanico applicato (coppia meccanica), in zone specifiche della struttura stessa. In queste stesse zone,
vengono deposte ed incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico (valore resistivo), in
funzione della sollecitazione meccanica alla quale sono state sottoposte: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone intero,
configurazione che offre la massima sensibilità per ogni minimo fenomeno fisico applicato, rispetto alla condizione di equilibrio a riposo.
Ulteriore componentistica di tipo passivo assolve alla termocompensazione del torsiometro, correggendo le derive termiche di zero e di span degli estensimetri,
procurandone altresì il bilanciamento di zero (riduzione della figura di offset), in modo che il segnale di trasduzione a riposo, coincida, per quanto possibile,
con lo zero elettrico. Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci
metallici esterni protettivi.
I trasduttori di coppia di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale
di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di coppia con segnale di
uscita pari a 2 mV/V, alimentato a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale (±20 mV per dispositivi
bidirezionali, quali appunto il torsiometro, utilizzabile sia per sollecitazione oraria che antioraria).
L'accoppiamento elettrico tra la parte sensibile rotante (albero del torsiometro), e il contenitore statorico costruttivo esterno, viene realizzato mediante collettori argentati e spazzole in impasto di grafite e metallo.
Il contenitore del torsiometro s_FY01 (in alluminio), dispone di un foro filettato laterale, utilizzabile per eventuale fissaggio (con vite), a supportazione che ne
impedisca la rotazione (indotta per trascinamento dall'albero rotante).
Torsiometro Serie s_FY01: codifica modelli e campi di misura
- campi di misura: ±10, ±20, ±30, ±50, ±100, ±200, ±300 e ±500 Nm;
Torsiometro Serie s_FY01: caratteristiche tecniche
campi di misura: da ±10 a ±500 Nm;
massima velocità di rotazione: 2'500 rpm;
sovraccarico massimo applicabile: 120% FS (200% FS come carico di rottura);
segnale di uscita: 1,2 a 2,0 mV/V, nominale;
non linearità: ±0,15% RO (isteresi: ±0,15% RO);
non ripetibilità: ±0,05% RO (creep @ 30 min: ±0,1% RO);
bilanciamento di zero: ±2% RO;
campo di temperatura compensato: da -10°C a +40°C;
campo di temperatura operativo: da -20°C a +60°C;
effetti in temperatura sullo zero: ±0,01% RO/°C;
effetti in temperatura sullo span: ±0,01% RO/°C;
impedenza del ponte: 350 ohms nominale (±30 ohms in ingresso, ±10 ohms in uscita);
massima tensione di alimentazione: da 5 a 15 Vcc;
resistenza di isolamento: maggiore di 5'000 Mohms (50 V);
protezione ambientale: IP62;
esecuzione (albero): acciaio (alloy steel) con contenitore in alluminio;
connessione elettrica: connettore con coperchio, completo di controconnettore volante;
dimensioni: vedasi disegno sottostante, o documentazione PDF.
RO deve essere inteso come "Rated Output"..
Torsiometro Serie s_FY01: documentazione di riferimento
Siete qui: catalogo · coppia· torsiometro s_FY01 Descrizione: torsiometro rotativo di tipo "shaft" serie s_FY01, idoneo per misure di coppie dinamiche (campi di misura da ±10 a ±500 Nm).

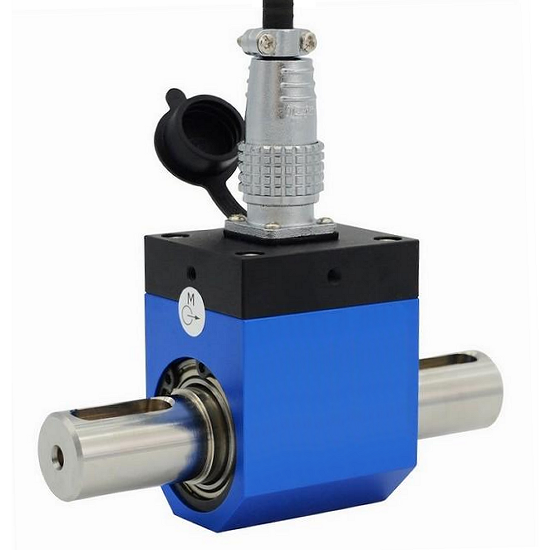

Torsiometro rotativo serie s_FY01
Torsiometri rotativi di tipo "shaft" per la misura di coppie dinamiche
(campi di misura da ±10 Nm a ±500 Nm)
Torsiometro Serie s_FY01: generalità
I torsiometri rotativi della serie s_FY01 sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo di coppie di rotazione (orarie ed antiorarie), con velocità di rotazione massima fino a 2'500 rpm, (contattateci nel caso siano necessarie velocità di rotazione superiori).
Tipicamente questi torsiometri si prestano quindi per il monitoraggio di coppie sviluppate da organi rotanti, quali ad esempio motori, attuatori rotativi, etc., oppure per
l'approntamento di sistemi di studio (es. banchi prova), di tipo dinamico.
La costruzione leggera robusta e compatta, la possibilità di sostituire il gruppo spazzole striscianti (realizzate con impasto grafite-metallo), attivo su collettori rotanti con superficie argentata, rendono di fatto il torsiometro s_FY01 un trasduttore affidabile e praatico.
Il torsiometro dinamico serie s_FY01 è disponibile secondo un’ampia gamma di campi di misura (tutti basati su una configurazione di strain gauges da 350 ohms disposti a ponte di Weathstone intero), compresa tra 10 e 500 Nm, con diverse dimensioni di albero e conseguenti connessioni meccaniche di interfacciamento.
Ogni torsiometro è fornito di certificato di calibrazione di fabbrica, tracciabile agli standard nazionali metrologici cinesi.
Torsiometro Serie s_FY01: caratteristiche principali
Torsiometro Serie s_FY01: cenni costruttivi
La struttura metallica sensibile del torsiometro s_FY01, viene ottenuta per lavorazione meccanica da barra metallica. Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno meccanico applicato (coppia meccanica), in zone specifiche della struttura stessa. In queste stesse zone,
vengono deposte ed incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico (valore resistivo), in
funzione della sollecitazione meccanica alla quale sono state sottoposte: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone intero,
configurazione che offre la massima sensibilità per ogni minimo fenomeno fisico applicato, rispetto alla condizione di equilibrio a riposo.
Ulteriore componentistica di tipo passivo assolve alla termocompensazione del torsiometro, correggendo le derive termiche di zero e di span degli estensimetri,
procurandone altresì il bilanciamento di zero (riduzione della figura di offset), in modo che il segnale di trasduzione a riposo, coincida, per quanto possibile,
con lo zero elettrico. Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci
metallici esterni protettivi.
bidirezionali, quali appunto il torsiometro, utilizzabile sia per sollecitazione oraria che antioraria).
I trasduttori di coppia di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di coppia con segnale di uscita pari a 2 mV/V, alimentato a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale (±20 mV per dispositivi
L'accoppiamento elettrico tra la parte sensibile rotante (albero del torsiometro), e il contenitore statorico costruttivo esterno, viene realizzato mediante collettori argentati e spazzole in impasto di grafite e metallo.
Il contenitore del torsiometro s_FY01 (in alluminio), dispone di un foro filettato laterale, utilizzabile per eventuale fissaggio (con vite), a supportazione che ne impedisca la rotazione (indotta per trascinamento dall'albero rotante).
Torsiometro Serie s_FY01: codifica modelli e campi di misura
- campi di misura: ±10, ±20, ±30, ±50, ±100, ±200, ±300 e ±500 Nm;
Torsiometro Serie s_FY01: caratteristiche tecniche
RO deve essere inteso come "Rated Output"..
Torsiometro Serie s_FY01: documentazione di riferimento

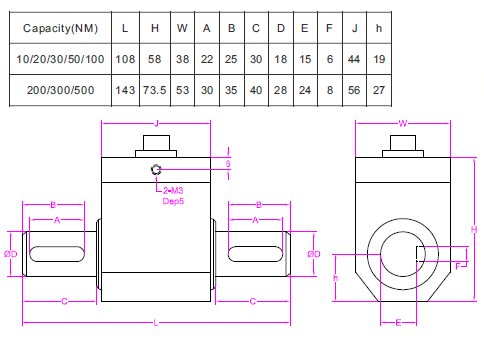

Torsiometro Serie s_FY01: disegno quotato
Le dimensioni indicate si intendono in millimetri.
