Siete qui: catalogo ·coppia·torsiometro 01040Descrizione: torsiometro statico compatto serie 01040, idoneo per misure di coppia di reazione (campi di misura da ±7 e ±35 Nm).
Torsiometri statici compatti per la misura della coppia di reazione (campi di misura da ±7 Nm e ±35 Nm)

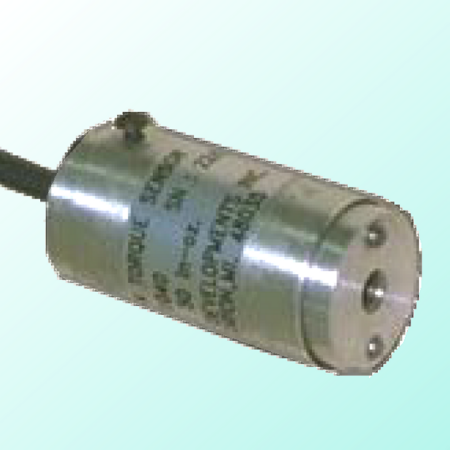

Torsiometro Serie 01040: generalità
I torsiometri statici della serie 01040 sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo della coppia di reazione
(oraria ed antioraria), o comunque per rilievi di coppia caratterizzati da rotazione limitata.
Tipicamente questi torsiometri si prestano quindi per il monitoraggio della
coppia di reazione, relativamente a sistemi di studio e verifica (banchi prova) di tipo statico o semi-statico, ovvero nell'ambito di sistemi non sottoposti a rotazioni complete.
Grazie alla sua costruzione estremamente compatta, il torsiometro 01040 è particolarmente idoneo per quelle applicazioni ove lo spazio disponibile per la sua
installazione risulti particolarmente contenuto.
Il torsiometro serie 01040 è disponibile con 2 diversi campi di misura, entrambe basati su una configurazione di strain gauges disposti a ponte di Weathstone
intero (350 ohms).
Quando fornito congiuntamente a dispositivi di misura o con visualizzatori offerti sempre dallo stesso costruttore del torsiometro (SDI), è possibile richiedere il
trasduttore di coppia completato dalla funzione di autoidentificazione, grazie alla quale i dati di calibrazione, univoci, del singolo torsiometro, vengono immagazzinati
su un modulo di memoria E2prom, e resi disponibili per automatica "scalizzazione" e calibrazione dello strumento di volta in volta collegato al trasduttore di coppia
(per maggiori informazioni riferirsi al relativo articolo tecnico su opzione AutoID).
Torsiometro Serie 01040: caratteristiche principali
buona accuratezza di misura;
trasduttori di coppia termocompensati;
possibilità di opzione AutoID per autoidentificazione;
ampia gamma di campi di misura disponibili (da 7 Nm a 35 Nm);
costruzione corpo sensore senza saldature, lavorato da barra piena;
torsiometro fornito completo di certificato di calibrazione A2LA(1), senza costi aggiuntivi.
Torsiometro Serie 01040: cenni costruttivi
La struttura metallica a corpo unico del torsiometro 01040, viene ottenuta per lavorazione meccanica da barra metallica piena, onde evitare
strutture sensorie assemblate o saldate, che peggiorerebbero la prestazione finale del trasduttore di coppia (sia in termini di accuratezza complessiva,
ma soprattutto sotto forma di errore di isteresi). Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di
sollecitazione meccanica per cui la stessa viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno applicato, in zone specifiche della struttura stessa. In queste stesse zone, vengono
deposte ed incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico, in funzione
della sollecitazione meccanica alla quale sono stati sottoposti: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone
intero, in modo da risultare particolarmente sensibili ad ogni minima sollecitazione applicata, rispetto alla condizione di equilibrio, a riposo.
Ulteriori dispositivi passivi, garantiscono la termocompensazione del torsiometro (correggendo le derive termiche degli estensimetri) ed il bilanciamento
a zero della configurazione di estensimetri (riduzione della figura di offset), in modo che il segnale di trasduzione, a riposo, coincida (per
quanto possibile), con lo zero elettrico.
Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci metallici
esterni protettivi.
I trasduttori di coppia di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il
loro segnale di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore
di coppia con segnale di uscita pari a 2 mV/V, alimentato a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di
segnale (±20 mV per dispositivi bidirezionali, quali appunto il torsiometro, utilizzabile sia per sollecitazione oraria che antioraria).
Torsiometro Serie 01040: codifica modelli e campi di misura
I trasduttori di coppia della serie 01040, sono disponibili unicamente con due campi di misura,
da ±7 Ncm (±10 inoz) e da ±35 Ncm (±50 inoz).
Torsiometro Serie 01040: caratteristiche tecniche
campi di misura: da ±7 e ±35 Nm (10 e 50 inoz);
sovraccarico massimo applicabile: 150%FS;
segnale di uscita: 1,0 mV/V, nominale;
non linearità: 0,1% FS (espressa come massima deviazione (2));
isteresi: 0,1% FS (espressa come massima deviazione (2));
bilanciamento di zero: 1%FS;
campo di temperatura compensato: da 70°F a + 170°F (da 21°C a +77°C);
campo di temperatura operativo: da -65°F a + 250°F (da -54°C a +121°C);
effetti in temperatura sullo zero: 0,002%FS/°F;
effetti in temperatura sullo span: 0,002%lettura/°F;
impedenza del ponte: 350 ohms;
massima tensione di alimentazione: 15 Vcc;
esecuzione (materiale): alluminio;
connessione elettrica: cavo integrale a 4 conduttori, lunghezza 6 metri circa (20 ft);
dimensioni: vedasi disegno sottostante, o documentazione PDF.
Torsiometro Serie 01040: documentazione di riferimento
(1) - Ogni trasduttore di coppia è fornito completo di certificati di taratura redatti direttamente dal costruttore (SDI), con riferibilità NIST
(National Institute of Standard Technologies - USA), e comunque in accordo alle normative di riferimento ISO/IEC 17025:2005 ed ANSI/NCSL Z540-1-1994. Si segnala inoltre che il laboratorio interno ad SDI è
accreditato A2LA, organismo che persegue il mutuo riconoscimento delle certificazioni emesse, insieme ai firmatari degli ulteriori accordi internazionali
quali ad esempio APLAC, IAAC, e ILAC MRA (International Laboratory Accreditation Cooperation). Conferme circa la sottoscrizione dell’accordo MRA (Mutual
Recognition Agreement di ILAC) da parte di A2LA, possono essere ottenute tramite il seguente hyperlink:
http://www.a2la.org/recognition/cooplabs.cfm, mentre per quanto riguarda il nostro ente di riferimento
Accredia (Ex SIT - Servizio di Taratura in Italia), parte del circuito Europeo EA
(European Accreditation, che a sua volta persegue l'accordo multilaterale EA MLA), consigliamo di prendere completa ed attenta
visione del seguente hyperlink: https://www.accredia.it/chi-siamo/rete-internazionale/.
Per quanto indicato, le certificazioni A2LA prodotte da SDI (a corredo di ogni trasduttore di coppia fornito), sono ritenute equipollienti alle certificazioni
emesse con titolo Accredia: poiché gli hyperlinks descritti possono essere fatti oggetto di spostamenti e/o aggiornamenti, in caso di ogni possibile dubbio,
Vi invitiamo a contattare direttamente l'organismo Accredia onde verificare l'effettiva consistenza e rispondenza di quanto sopra indicato.
(2) - Gli errori statici del torsiometro sono espressi come deviazione massima tra la retta reale e quella ideale e quindi il dato è privo di segno; altri costruttori esprimono queste figure di errore come
comprese tra una banda di valori, tipicamente definita tra ±½ della massima deviazione, quali ad esempio la notazione BSL (Best Straight Line - Line of Best Fit), per la quale tipicamente l'errore è invece
definito in una banda di errore (±0,0x %FS). Per maggiori delucidazioni, è possibile prendere visione circa le terminologie utilizzate dal costruttore, per esprimere le caratteristiche di errore riferite ai propri
trasduttori di coppia (Transducer Definitions).
Siete qui: catalogo · coppia· torsiometro 01040 Descrizione: torsiometro statico compatto serie 01040, idoneo per misure di coppia di reazione (campi di misura da ±7 e ±35 Nm).
Torsiometro statico per micro coppie serie 01040
Torsiometri statici compatti per la misura della coppia di reazione (campi di misura da ±7 Nm e ±35 Nm)
Torsiometro Serie 01040: generalità
I torsiometri statici della serie 01040 sono dei dispositivi meccanici basati su strain gauges (estensimetri), pensati per il rilievo della coppia di reazione (oraria ed antioraria), o comunque per rilievi di coppia caratterizzati da rotazione limitata.
Tipicamente questi torsiometri si prestano quindi per il monitoraggio della
coppia di reazione, relativamente a sistemi di studio e verifica (banchi prova) di tipo statico o semi-statico, ovvero nell'ambito di sistemi non sottoposti a rotazioni complete.
Grazie alla sua costruzione estremamente compatta, il torsiometro 01040 è particolarmente idoneo per quelle applicazioni ove lo spazio disponibile per la sua
installazione risulti particolarmente contenuto.
Il torsiometro serie 01040 è disponibile con 2 diversi campi di misura, entrambe basati su una configurazione di strain gauges disposti a ponte di Weathstone intero (350 ohms). Quando fornito congiuntamente a dispositivi di misura o con visualizzatori offerti sempre dallo stesso costruttore del torsiometro (SDI), è possibile richiedere il trasduttore di coppia completato dalla funzione di autoidentificazione, grazie alla quale i dati di calibrazione, univoci, del singolo torsiometro, vengono immagazzinati su un modulo di memoria E2prom, e resi disponibili per automatica "scalizzazione" e calibrazione dello strumento di volta in volta collegato al trasduttore di coppia (per maggiori informazioni riferirsi al relativo articolo tecnico su opzione AutoID).
Torsiometro Serie 01040: caratteristiche principali
Torsiometro Serie 01040: cenni costruttivi
La struttura metallica a corpo unico del torsiometro 01040, viene ottenuta per lavorazione meccanica da barra metallica piena, onde evitare strutture sensorie assemblate o saldate, che peggiorerebbero la prestazione finale del trasduttore di coppia (sia in termini di accuratezza complessiva, ma soprattutto sotto forma di errore di isteresi). Tipicamente questa struttura metallica ospite viene sagomata in modo particolare rispetto al tipo di sollecitazione meccanica per cui la stessa viene finalizzata,
in modo da poter rilevare e "concentrare" gli effetti del fenomeno applicato, in zone specifiche della struttura stessa. In queste stesse zone, vengono
deposte ed incollate delle resistenze estensimetriche (strain gauges), che hanno la prerogativa di modificare il loro valore ohmico, in funzione
della sollecitazione meccanica alla quale sono stati sottoposti: questi estensimetri sono quindi elettricamente collegati a ponte di Weathstone
intero, in modo da risultare particolarmente sensibili ad ogni minima sollecitazione applicata, rispetto alla condizione di equilibrio, a riposo.
Ulteriori dispositivi passivi, garantiscono la termocompensazione del torsiometro (correggendo le derive termiche degli estensimetri) ed il bilanciamento
a zero della configurazione di estensimetri (riduzione della figura di offset), in modo che il segnale di trasduzione, a riposo, coincida (per
quanto possibile), con lo zero elettrico.
Tipicamente, la configurazione di estensimetri viene poi protetta con strati protettivi in elastomero (o altri materiali plastici) e/o con gusci metallici esterni protettivi.
I trasduttori di coppia di questa serie non sono amplificati, si comportano quindi come dispositivi passivi puramente raziometrici, e per tale ragione il loro segnale di uscita viene tipicamente definito come mV/V, ovvero mV di segnale per Volt di alimentazione: esemplificando e considerando un trasduttore di coppia con segnale di uscita pari a 2 mV/V, alimentato a 10 Vcc, si intende che lo span del segnale offerto, è pari a 2 mV x 10 Vcc => 20 mV di segnale (±20 mV per dispositivi bidirezionali, quali appunto il torsiometro, utilizzabile sia per sollecitazione oraria che antioraria).
Torsiometro Serie 01040: codifica modelli e campi di misura
I trasduttori di coppia della serie 01040, sono disponibili unicamente con due campi di misura, da ±7 Ncm (±10 inoz) e da ±35 Ncm (±50 inoz).
Torsiometro Serie 01040: caratteristiche tecniche
Torsiometro Serie 01040: documentazione di riferimento

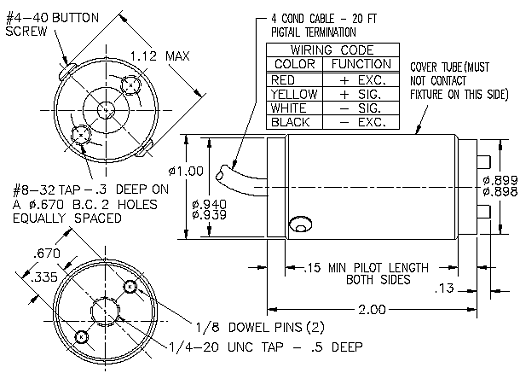

Torsiometro Serie 01040: disegno quotato
Le dimensioni indicate si intendono in inches.
Note:
(1) - Ogni trasduttore di coppia è fornito completo di certificati di taratura redatti direttamente dal costruttore (SDI), con riferibilità NIST (National Institute of Standard Technologies - USA), e comunque in accordo alle normative di riferimento ISO/IEC 17025:2005 ed ANSI/NCSL Z540-1-1994. Si segnala inoltre che il laboratorio interno ad SDI è accreditato A2LA, organismo che persegue il mutuo riconoscimento delle certificazioni emesse, insieme ai firmatari degli ulteriori accordi internazionali quali ad esempio APLAC, IAAC, e ILAC MRA (International Laboratory Accreditation Cooperation). Conferme circa la sottoscrizione dell’accordo MRA (Mutual Recognition Agreement di ILAC) da parte di A2LA, possono essere ottenute tramite il seguente hyperlink: http://www.a2la.org/recognition/cooplabs.cfm, mentre per quanto riguarda il nostro ente di riferimento Accredia (Ex SIT - Servizio di Taratura in Italia), parte del circuito Europeo EA (European Accreditation, che a sua volta persegue l'accordo multilaterale EA MLA), consigliamo di prendere completa ed attenta visione del seguente hyperlink: https://www.accredia.it/chi-siamo/rete-internazionale/.
Per quanto indicato, le certificazioni A2LA prodotte da SDI (a corredo di ogni trasduttore di coppia fornito), sono ritenute equipollienti alle certificazioni emesse con titolo Accredia: poiché gli hyperlinks descritti possono essere fatti oggetto di spostamenti e/o aggiornamenti, in caso di ogni possibile dubbio, Vi invitiamo a contattare direttamente l'organismo Accredia onde verificare l'effettiva consistenza e rispondenza di quanto sopra indicato.
(2) - Gli errori statici del torsiometro sono espressi come deviazione massima tra la retta reale e quella ideale e quindi il dato è privo di segno; altri costruttori esprimono queste figure di errore come comprese tra una banda di valori, tipicamente definita tra ±½ della massima deviazione, quali ad esempio la notazione BSL (Best Straight Line - Line of Best Fit), per la quale tipicamente l'errore è invece definito in una banda di errore (±0,0x %FS). Per maggiori delucidazioni, è possibile prendere visione circa le terminologie utilizzate dal costruttore, per esprimere le caratteristiche di errore riferite ai propri trasduttori di coppia (Transducer Definitions).
