GUI (Graphic User Interface)
Software di interfacciamento
e gestione dati per PMAC2000
Software GUI: le impostazioni:
La recente introduzione di un software atto a
consentire la programmazione e la gestione del PMAC2000 da qualsiasi
stazione PC IBM compatibile e la disponibilità di una porta RS232
a bordo dello strumento, hanno concretamente completato la vocazione ultima
del PMAC2000, rendendolo a tutti gli effetti idoneo per analisi
temporali e per compiti di auditing riferibili ad innumerevoli situazioni
applicative. Il software è stato sviluppato per ambiente Windows
, e ciò garantisce il ben noto approccio "friendly" con l'utente,
caratterizzato dall'immediatezza e dalla semplicità d'uso. Grazie
al software GUI (Graphic User Interface), è possibile
visualizzare, verificare e modificare le impostazioni del sensore attualmente
collegato al PMAC2000, con inclusa anche la gestione dell'eventuale
encoder installato a bordo del sensore (opzione attuabile sui torsiometri
SDI). Le impostazioni possono essere trasferite da PMAC2000
a PC (con eventuale salvataggio su hard disk), e viceversa, e per
tali impostazioni è possibile ricorrere fino a 5 diversi identificativi
di set. Le selezioni e le predisposizioni effettuate da PC, possono poi
essere protette da ulteriori modifiche (operabili direttamente da tastiera
frontale del PMAC2000), attraverso il blocco di sezioni o dell'intero
menù di programmazione locale dello strumento.

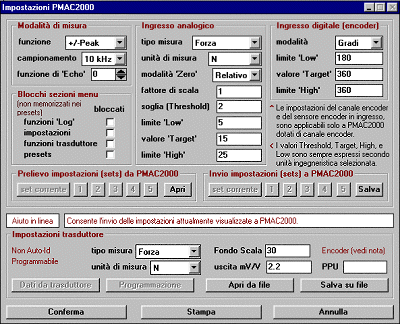

Tra le altre possibilità offerte dalla
finestra di impostazione (riferirsi alla figura sovrastante), è
importante ricordare la possibilità di selezione della modalità
di misura dell'acquisitore PMAC2000, la sua frequenza di campionamento,
la mascheratura di eventi positivi o negativi rispetto alla condizione
di riposo del sensore (zero), etc.
Software Gui: la gestione e l'analisi delle
misure:
Una volta definite le impostazioni iniziali e
la modalità di misura desiderata, è possibile attivare la
funzione di misura vera e propria del PMAC2000, "liberandolo" dal
collegamento con il PC. In funzione della modalità prescelta, il
PMAC2000 inizierà la registrazione delle misure attraverso
l'attivazione automatica (determinata dal supero di un valore minimo definito
come soglia), oppure in semiautomatico (tramite attivazione locale del
pulsante Accept sul fronte strumento): il periodo di misura verrà
evidentemente a compiersi in funzione della velocità di campionamento
prescelta e del numero di misure massime immagazzinabili dal PMAC2000.

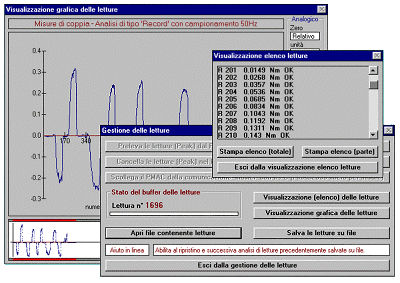

Successivamente è possibile richiedere il trasferimento di queste
misure a PC (attuabile da finestra di gestione o da tasto locale), onde
poter poi procedere con la loro visualizzazione sotto forma di lista di
misure, oppure in modalità grafica, per l'apprezzamento dinamico
del fenomeno registrato (riferirsi alle figure sottostanti). Attivando
la funzione grafica, il programma propone dei limiti di default per gli
assi di misura, che possono essere eventualmente ridefiniti dall'utente
(compatibilmente alle capacità grafiche del monitor e del fattore
di scala selezionato). Nel caso in cui il trasduttore impiegato per la
misura disponga dell'opzione encoder, sul grafico verrà visualizzata
anche la posizione angolare o gli RPM. Oltre all'analisi descitta, è
poi possibile procedere al salvataggio su hard disk delle misure,
o al loro recupero e analisi, qualora queste siano state salvate in precedenza.
Le misure possono essere salvate in formato .pmb (per il loro successivo
rirpistino tramite GUI), oppure possono essere salvate in formato
ASCII,
onde consentire la loro successiva importazione per analisi e gestione
database con utility quali Excel, Access, etc.
La possibilità di archiviare le misure
creando uno "storico" sul quale confrontarsi nel tempo, consente l'impiego
del PMAC2000 quale valido strumento per l'auditing periodico
di apparati e strumentazione utilizzata in produzione, onde potersi uniformare
alle esigenze di manutenzione e di verifica contemplate dalle norme qualitative
ISO9000.
Nel caso si desideri approfondire ulteriormente
tutte le funzionalità offerte dal software GUI per PMAC2000,
è possibile "scaricare" la versione demo del file compresso guipmac.zip
(647 kbyte).
Applicazioni tipiche (analisi coppia sviluppata
e rendimenti):
applicazioni "automotive"; utensili pneumatici;
avvitatori e trapani; riduttori e demoltiplicatori; coppia sviluppata da
attuatori; chiavi dinamometriche; motori di pompe; motori di ventilatori;
giunti cardanici; torsione alberi di trasmissione; motori elettrici; motori
a scoppio; etc.
