Accelerometro ARF-A
Generalità:
Gli accelerometri serie ARF-A sono dei
trasduttori di accelerazione il cui elemento sensibile è costituito
da una massa, i cui effetti determinano sollecitazioni rilevate da
estensimetri particolari, specializzati per tale compito. Grazie a tale
tecnologia questo tipo di trasduttore offre dimensioni e pesi decisamente
contenuti, pur garantendo ampi sovraccarichi
ed una notevole versatilità applicativa, rafforzata anche dall'ampio
gamma di campi di misura disponibili per questo trasduttore. L'accelerometro
ARF-A
è
un trasduttore di accelerazione monoassiale che può essere adoperato
per il rilievo di vibrazioni relativamente ad applicazioni di ingegneria
civile, in strutture metalliche, applicato ad edifici, macchine, automobili
ed in campo avionico, etc., prevalentemente nel campo delle basse frequenze

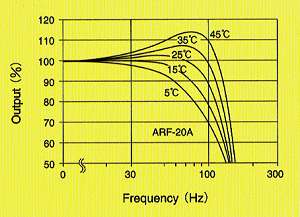

(prossime a DC). Nel grafico viene riportata la caratteristica
in frequenza dell'accelerometro modello ARF-20A.
Caratteristiche principali:
- ampia gamma di campi di misura (da 10 a
500 m/s²)
- peso molto contenuto
- dimensioni compatte
Caratteristiche tecniche:
- campi di misura: 10, 20, 50, 100, 200,
500 m/s² (vedasi anche tabella)
- sovraccarico: 300%FS
- segnale di uscita: 0,5 mV/V di alimentazione
(tipico)
- non linearità: 1% FS
- risposta in frequenza: riferirsi alla
tabella sottostante
- frequenza naturale: riferirsi alla tabella
sottostante
- campo di temperatura operativo: da 0
°C a +50 °C
- impedenza: 120 ohms
- tensione di alimentazione raccomandata:
inferiore a 2 Vcc
- massima tensione di alimentazione: 5
Vcc
- connessione elettrica: 5 mt di cavo
schermato a 4 conduttori
- peso: 13 grammi
Codifica prodotto, campi di misura e caratteristiche
in frequenza
codifica |
ARF-10A |
ARF-20A |
ARF-50A |
ARF-100A |
ARF-200A |
ARF-500A |
campo
di
misura |
10 m/s² |
20 m/s² |
50 m/s² |
100 m/s² |
200 m/s² |
500 m/s² |
risposta in
frequenza |
50 Hz |
80 Hz |
130 Hz |
180 Hz |
310 Hz |
520 Hz |
frequenza
risonanza |
100 Hz |
150 Hz |
240 Hz |
300 Hz |
520 Hz |
870 Hz |
Nota: 1 G = 9,806650 (es.
10 m/s²
corrisponde
un campo di circa 1 G)

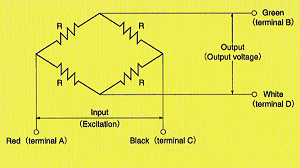

Tipico di connessione (non applicabile
a tutti i campi e modelli)

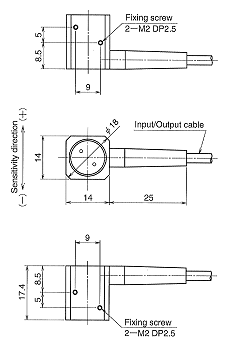

Disegni quotati (dimensioni in mm)
