Generalità:
La stazione 90061-XH basata sul dinamometro 90061 rappresenta la soluzione globale per la verifica (direttamente in campo) della forza di chiusura sviluppata da diverse pinze portaelettrodi di saldatrici a punto, per esempio relativamente a linee robotizzate dotate di numerose puntatrici.Portatile, semplice, leggera, autonoma da fonti di alimentazione, grazie alla stazione 90061-XH è possibile raggiungere praticamente qualsiasi pinza direttamente sulla linea produttiva, raccogliendo tutte le misure grazie alla funzione di data logging offerta dal PMAC2000.
La sonda dinamometro 90061 è disponibile con più campi di misura compresi tra 300 e 10000 lbs (136, 454, 1360, 2268, e 4536 kg), e pertanto è altresì possibile utilizzare più sonde tra loro intercambiabili ed immediatamente "riconoscibili" dal PMAC2000 (grazie al sistema di autoidentificazione Auto-id; riferirsi all'articolo tecnico per maggiori ragguagli).
Le codifiche prodotto per la sonda 90061-XH risultano come da elenco sottostante:
- 90061-EH00 (da 0 a 300 lbs),
- 90061-BH00 (da 0 a 1000 lbs),
- 90061-AH00 (da 0 a 3000 lbs),
- 90061-CH00 (da 0 a 5000 lbs),
- 90061-DH00 (da 0 a 10000 lbs),


Cenni costruttivi
Una struttura in lega rame-berillio opportunamente dimensionata e specializzata per il rilievo di sollecitazioni meccaniche in compressione, viene opportunamente equipaggiata con una configurazione di strain gauges sensibili (estensimetri) configurati a ponte di Weathstone intero, onde fornire una variazione elettrica (segnale di trasduzione) estemamente fedele e proporzionale alla sollecitazione che l'ha causata.
Il dinamometro descritto viene impiegato congiuntamente allo strumento indicatore e logger PMAC2000, grazie al quale non solo è possibile procedere con la raccolta delle misure relativamente a numerose saldatrici (es. linee produttive robotizzate, etc.), ma è altresì possibile ottenere una registrazione evento su base tempi programmabile, tale da permettere una successiva "graficazione" ed analisi dell'intero fenomeno forza/tempo.


Caratteristiche principali:
- possibilità di testa in alluminio per prove con corrente di saldatura
- sistema portatile, basato sul PMAC2000
- disponibilita di opzione Auto-ID per autoidentificazione trasduttori


Caratteristiche tecniche della sonda 90061-XH:
- campi di misura: 300, 1k, 3k, 5k e 10k lbs (136, 454, 1360, 2268, e 4536 kg)
- sovraccarico: 150%FS
- accuratezza: 0,5% FS (max deviazione)
- dimensioni: diametro 2" x 8" di lunghezza (Ø51 x 203 mm)
- esecuzione impugnatura: poliuretano
- peso sonda: 2 lbs (0,9 kg circa)


Caratteristiche tecniche dello strumento PMAC2000:
readout: 4 digit (5 senza decimali); altezza carattere 0,25" (6.35 mm)
frequenze di campionamento
    funzione Peak                                     5 kHz
         con encoder in modo "deg"         2 kHz
         con encoder in modo "rpm"         20 Hz
         segnale "Target" a frequenza di campionamento
         segnali "Low" e "High" a fine ciclo
    funzione Track                                   come per Peak
        segnali "Target", "Low" e "High   >= 2 kHz
        aggiornamento display                   4 Hz
    funzioni Record                                  selezionabile fino a 10 kHz
        con encoder                                    fino a 2 kHz
        segnali "Target", "Low" e "High disattivati
risposta in frequenza: (-3 dB) @ 1000 Hz
accuratezza: errore massimo = 0.05% del FS
ingresso analogico
         massimo ingresso al FS           ±4,5 mV/V
         polarità                                   bipolare
         eccitazione al ponte                7 Vcc di alimentazione
         minima impedenza del ponte    120 ohms
segnali di uscita
         porta RS-232
         standard                                   ASCII
         velocità di trasmissione             9600 baud
         impostazione                             8-n-1
         uscita analogica                       0/2,4 Vcc (1Vcc@ 2 mV/V)
         segnali di controllo                   open collector (livello TTL)
alimentazione
         adattatore/caricabatterie        220 Vca / 12 Vcc
         batteria interna                      NiCd 9,6 V ricaricabile
caratteristiche fisiche
         altezza                                      1,75" (4.44 cm)
         larghezza                                  6" (15,24 cm)
         profondità                                8" (20.32 cm)
         peso                                         2,4 lbs (1 kg circa)
Per ulteriori informazioni riferirsi alla documentazione di prodotto del PMAC2000

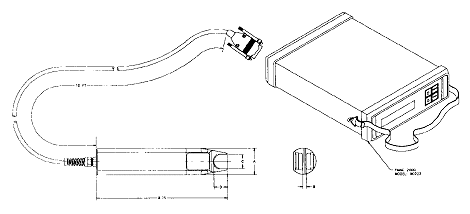

Disegni quotati (dimensioni in inches)




Nota: per la verifica del corretto allineamento degli elettrodi della pinza, è possibile avvalersi del film Prescale prodotto da Fuji (vedasi applicazione per pinze di saldatrici a punto) mentre per la misura della corrente di saldatura è disponibile l'amperometro analizzatore WS-10M.
