Siete qui: catalogo ·forza e peso·dinamometro EFGDescrizione: dinamometro digitale portatile serie EFG, per misure di forza in trazione e compressione (campi di misura da ±200 gr a ±100 kg).
Dinamometri digitali portatili per misure di forze in trazione e compressione, con campi di misura da ±200 gr a ±100 kg
Dinamometro Serie EFG: generalità
Il dinamometro digitale palmare serie EFG consente semplici e veloci misure di forza sia per trazione che per compressione,
proponendosi quale economico strumento di misura particolarmente adatto per la ricerca, lo sviluppo e per i controlli qualitativi.
Il dinamometro é autonomo da fonti di alimentazione (dispone di batteria NiMh interna, ricaricabile), é dotato di un contenitore
estremamente compatto e robusto realizzato in metallo, offre una chiara indicazione del valore misurato su un ampio display LCD
(completato da una rappresentazione grafica con barra analogica),
che all'occorrenza può essere "rovesciato" (con attivazione selezionabile manualmente dall'utente), in modo da facilitarne la lettura
anche quando il dinamometro venga capovolto (es. quando appeso per prove di trazione).
Inoltre, grazie alla retroilluminazione, attiva sia sul display che sulla tastiera, il dinamometro EFG si presta agevolmente anche per
l'impiego in situazioni caratterizzate da scarsa illuminazione.
L'accuratezza offerta dal dinamometro è pari a ±0,3% FS, mentre eventuali derive di zero, vengono automaticamente azzerate: il valore
misurato può essere rappresentato secondo differenti unità ingegneristiche di misura (N, kgf, lbf, ozf: gf solo per EFG-10E ed EFG-50E),
selezionabili dall'utente agendo sulla tastiera.
Il dinamometro EFG dispone di numerose funzionalità, ed è in grado di operare secondo tre differenti modalità operative, disponibili in
funzione del tipo di verifica che deve essere attuata:
il dinamometro dispone inoltre di due uscite (livello TTL), per il monitoraggio di HI e LOW, rispetto ad un valore di controllo, una uscita
RS232, disponibile per la stampa delle misure operate (su richiesta è disponibile una mini stampante opzionale), ed infine una porta USB,
sfruttabile sia per la ricarica dello strumento, che per lo scarico delle misure su PC, attuabile avvalendosi del software EDMS, reso
disponibile dal costruttore, a completo titolo gratuito.

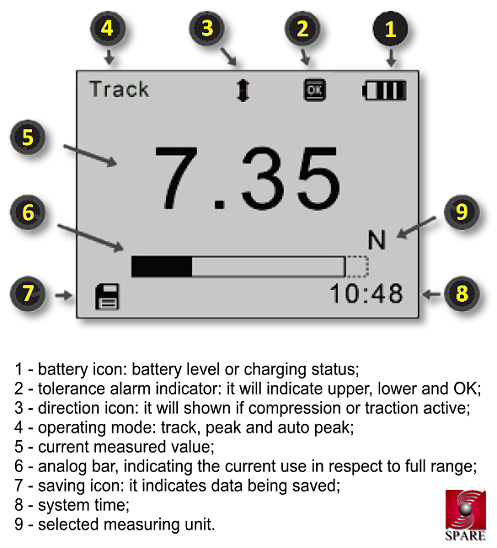

L'ampio display disponibile sul dinamometro EFG, offre numerose informazioni, sia in relazione allo stato dello strumento (es.
data di sistema, azione di compressione o trazione attiva, supero di soglie di controllo interne, stato della batteria, numero di serie,
versione del firmware interno, etc.), che circa la modalità di misura corrente (es. modalità track, peak ed autopeak,
unità di misura, etc.): anche il salvataggio delle misure viene confermato da opportuna icona sul display.
Dinamometro Serie EFG: caratteristiche principali
utilizzabile con software EDMS;
robusto contenitore realizzato in metallo;
display e tastiera frontale retroilluminabili;
buona accuratezza di misura ±0,2% FS;
soglie di controllo (HI e LOW), su uscite TTL;
protetto contro sovraccarichi fino al 120% FS;
numerose funzionalità programmabili disponibili;
disponibilità di RS232 (printer) ed uscita digitale USB;
visualizzazioni "track" (continua) o "peak" (valori massimi);
presenza di beeper interno, per allarmi e funzionalità dinamometro;
compatto, portatile, autonomo da sorgenti di alimentazione;
disponibilità di numerosi campi di misura (da 200 gr g a 100 kg);
visualizzazione "reversibile" display, secondo orientamento dinamometro (automatica, selezionabile);
diverse unità di misura selezionabili: N, kgf, lbf, ozf, gf, (secondo risoluzione).
Dinamometro Serie EFG: cenni costruttivi
Il dinamometro EFG è ospitato all'interno di un robusto contenitore protettivo realizzato in metallo, la cui costruzione è in grado di offrire
un'adeguata rigidità strutturale dello strumento, anche nel caso questi venga impiegato, ad esempio, con stativi di tipo manuale o automatizzati.
Internamente al dinamometro, sono previste delle protezioni meccaniche regolabili (attive anche quando lo strumento è spento, opportunamente registrate
in fabbrica sullo stelo di misura), capaci di impedire sovraccarici accidentali dello strumento (vedasi foto a lato, ingrandibile cliccandoci sopra).
Lo stelo di misura del dinamometro, agisce internamente su una cella di carico sagomata ad "S" (opportunamente vincolata alla struttura portante dello
strumento, in modo da miminizzare ogni isteresi meccanica di misura), riportando direttamente alla stessa, la sollecitazione meccanica applicata al
puntale dello stelo.

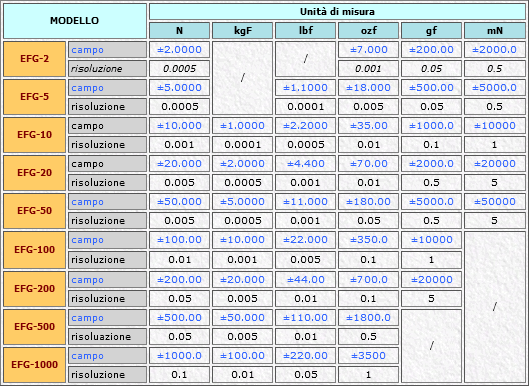

Dinamometro Serie EFG: modelli, campi di misura, risoluzione ed unità di misura
Il dinamometro EFG; viene fornito in un robusto contenitore plastico (utile sia per il trasporto sicuro,
che per la conservazione dello strumento), al cui interno sono ospitate le seguenti parti, facenti parte della dotazione di prima fornitura:
dinamometro digitale EFG;
set di n: 5 puntali (piatto, cono, gancio, scalpello ed indentato) + barra di estensione;
adattatore caricabatteria 220 Vca - 50 Hz;
cavo USB, utilizzabile anche per la ricarica, con adattatore caricabatterie;

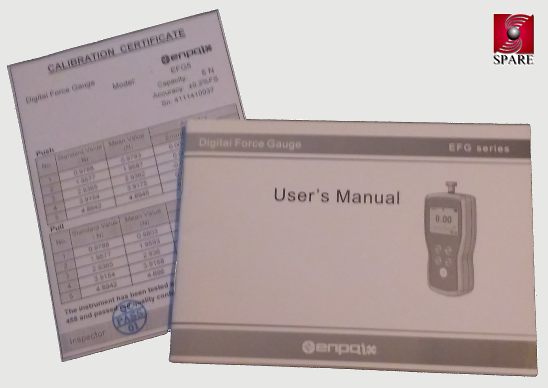

slip di calibrazione di fabbrica;
manuale operatore (in lingua inglese).
Dinamometro Serie EFG: disegno quotato
Le dimensioni indicate si intendono in mm.
Dinamometro Serie EFG: software EDMS
ll costruttore del dinamometro digitale EFG rende disponibile (a completo titolo gratuito),
il software EDMS, valido ausilio alle numerose
funzionalità di misura e di memorizzazione delle misure offerte dallo strumento, atto a
consentire, tra le altre:
visualizzazione grafica delle misura;
visualizzazione tabellare delle misure;
esportazione delle misure e dell'immagine grafica;
impostazioni del dinamometro EFG;
set di valori di acquisizione e di controllo rottura.
Per visionare le ulteriori caratteristiche, per accedere al manuale dell'utente e per il download del
software, riferirsi alla relativa pagina di descrizione tecnica del software EDMS.
Dinamometro Serie EFG: gamma dinamometri disponibili e dispositivi opzionali
Oltre al dinamometro EFG, sono disponibili dinamometri in grado di offrire migliori accuratezze di misura (vedasi ad
esempio il dinamometro serie EFGE, oppure, qualora si rendano necessari campi di misura superiori,
sono disponibili versioni di dinamometro caratterizzate da cella di carico esterna (vedasi ad esempio il dinamometro serie EFGS:
disponiamo anche di altre serie di prodotto, pertanto vi invitiamo a contattarci qualora non riusciate a reperire
quanto a Voi necessario.

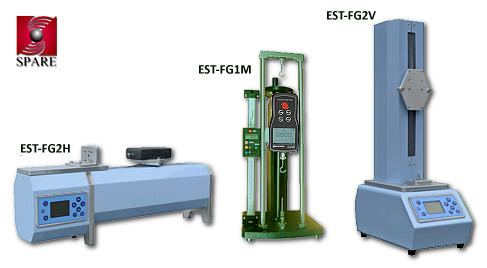

Inoltre, ove richiesto, si segnala che il dinamometro digitale EFG può essere opzionalmente completato da accessori di interfaccia e da sistemi stativi
disponibili sia con attuazione di tipo manuale (stativo EST-FG1M, che a sua volta opzionalmente, può essere dotato anche
di struttura per prova in tensionamento, e di riga elettronica),che di tipo motorizzato elettrico (EST-FG2V, stativo
verticale e EST-FG2H, di tipo orizzontale): ovviamente, i dispositivi motorizzati offrono una più estesa gamma di funzionalità
di prova, disponendo inoltre di porte di comunicazione digitale RS232 (in ingresso, per rilievo combinato con dinamometro
digitale EFG), ed USB (per interfacciamento con PC). Le ulteriori caratteristiche di questi stativi possono essere
visionate accedendo direttamente ai seguenti hyperlinks:
- stativo manuale tipo EST-FG1M;
- stativi motorizzati tipo EST-FG2V e EST-FG2H.
Dinamometro Serie EFG: alcune tipiche applicazioni
Settori farmaceutico ed alimentare: monitoraggio della forza di strappo richiesta per l'apertura di contenitori con apertura
preforata, misura della forza di tenuta relativamente a piccoli imballi sigillati, forza richiesta per la rottura di flanconcini
preincisi, forza necessaria per l'apertura di coperchi a strappo (es. lattine e scatolame alimentare in genere), etc. Microelettronica: monitoraggio della forza applicata durante la saldatura di microchips, verifica della forza di
inserzione e di rimozione per connettori da circuito stampato, forza di inserzione e rimozione microprocessori, etc. Meccanica industriale e di precisione: misura della forza di chiusura di otturatori, rilievo della forza necessaria per
l'attivazione di tastiere di interfaccia uomo macchina, verifica della forza richiesta per l'attuatione di interruttori e pulsanti, etc. Altre: accertamento caratteristiche meccaniche (massima estensione e punto di rottura) per fibre ottiche e conduttori, misura della
forza elastica di materiali gommosi, rilievo della forza necessaria per l'apertura e la chiiusura di sportelli di elettrodomestici (es.
frigoriferi, forni a microonde, etc.), verifica della forza adesiva di collanti e nastri adesivi, etc..
